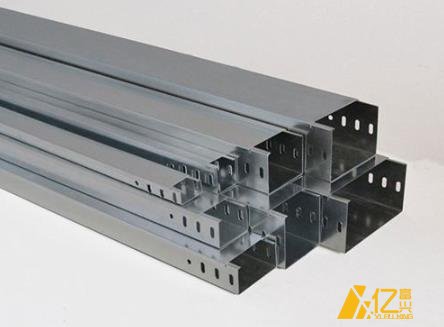

一、槽式電纜橋架安裝步驟

　　1. 槽型大跨度電纜橋架從外部進入建筑時，槽型識別橋的外斜度不得小于1 / 100。

　　2. 電電纜橋架與電氣設備之間的清晰距離不應小于0.5mm。

　　3.兩組纜導橋在同一高度平行敷設時，兩組纜導橋之間的凈距不得小于0.6m。

　　4. 在平行圖上繪制航道識別橋路線時，應標明航道識別橋的起點、終點、轉彎點、支點、起吊點的坐標或定位尺寸及標高。如果能畫出橋梁鋪設的軸測圖，材料統計就會更準確。直線斷面:表示橋梁的總長度、層數、標高、型號、規格。轉彎點和支點:說明所使用的轉彎板的型號和規格。吊裝剖面圖:標注高程變化，也可用局部詳圖或剖面圖表示。

　　5. 橋的支撐點如柱、柱或非標支撐物、框架間距、安裝方法、型號、規格、標高等，可約定在平面上列出，也可按剖面圖標注，用不同剖面圖、單線圖或詳圖表示。

　　6. 一般情況下，可以通過垂直彎曲板和垂直引線架將大量電纜引下，也可以通過導板或?qū)Ч軐⑸倭侩娎|引下，指示引下方式。

　　7. 索橋高度容易超過地面2.2米。橋頂與天花板或其他障礙物之間的距離不應小于0.3米。橋的寬度不應小于0.1M。橋梁橫截面的填充率不應超過50%。

　　8. 電纜橋架內電纜垂直敷設時，應將電纜上端每隔1.5 m固定在電纜橋架的支座上;電纜水平敷設時，應在電纜的頭、尾、轉位置固定，每隔3-5米敷設一次。

　　9. 安裝在吊頂上時，槽蓋開口面垂直間隙應保持在80mm，槽段利用率不應超過50%。

　　10. 敷設在電纜槽內的電纜不得纏繞，電纜槽內的電纜應盡量保持直，盡量不交叉。電纜不得溢出線槽，應在電纜進入和離開滾道的轉折點處捆綁固定。敷設在垂直槽內的電纜應每1.5m固定在電纜支架上。

　　11. 在水平、垂直溝槽識別橋和垂直槽敷設時，應捆扎電纜。按4對電纜的型式、直徑和電纜芯數，將主干電纜、光纜及其他類型的電纜共25對或25對以上捆扎捆扎。綁扎間距不大于1.5m，扣帶間距均勻，適度緊固。

　　12. 橋梁水平鋪設時，支撐間距一般為1.5-3m，垂直鋪設時，固定在建筑結構上的間距應小于2m。

　　二、槽式電纜橋架安裝注意事項

　　槽式電纜橋架及其支掛用于腐蝕環境，應采用耐腐蝕硬質材料或進行防腐處理。防腐處理方法應滿足工程環境和耐久性的要求。

　　直穿單片電纜橋架的標準長度可為2、3、4、6米。

　　在對電纜橋架有防火要求的區域，可在電纜橋架和橋架上加裝具有防火或阻燃性能的板、網，形成封閉或半封閉結構。電纜橋架及其支掛的表面應涂防火涂料等措施。整體防火性能應符合國家有關規范或標準的要求。

　　1. 鋁合金電纜橋架不宜在消防要求較高的地方使用。

　　2. 槽式電纜橋架的寬度和高度的選擇應滿足填充率的要求。電纜梯架和塔盤的填充率一般為電力電纜的40% - 50%，控制電纜的50% - 70%，預留10% - 25%的工程開發余量。

　　1. 在選擇電纜橋架載荷等級時，電纜橋架的工作均勻載荷不得大于所選電纜橋架載荷等級的額定均勻載荷。如果索橋支撐吊架的實際跨度不等于2m，則工作均勻荷載應滿足要求。

　　2. 在滿足相應負荷的條件下，各部件、支掛的規格尺寸應與托盤、梯子系列的直截面相匹配并彎曲。

　　3.電纜橋架內電纜的最小允許彎曲半徑不得小于電纜橋架穿過或引線上下裝置的彎曲半徑。

　　4. 對于跨距大于6m的鋼制電纜橋架，以及跨距大于2m或承載要求大于D級荷載的鋁合金電纜橋架，應根據工程條件進行強度、剛度和穩定性計算或測試。

　　多層電纜橋架在同一高度平行敷設時，應考慮相鄰電纜橋架之間的維護、檢修距離。

　　槽型電纜橋架的寬度和高度見cesc31:91《鋼電纜橋架工程設計規范》第2.2.2條。

　　槽型電纜橋架的寬度和高度見cecs106:2000《鋁合金電纜橋架技術規范》3.1.2條。

　　槽式電纜橋架的表面防腐處理設計請參見cecs31:91規范第3.4.2條。

　　槽型電纜橋架的表面防腐處理方法見CECs 106:2000《鋁合金電纜橋架技術規范》4.4.1條。
